光伏直流柜是對光伏匯流箱匯流后的直流電進行匯總、監控、保護的功能柜(一般指匯總直流負荷的電柜)，直流防雷柜可以將多路直流輸入?yún)R總成一路電流輸出，每路都有保護裝置(斷路器、熔斷器等)、防反二極管等，而且可以對每路電壓電流進行監控，并可以實現遠程通信，而霍爾電流傳感器主要起到監測光伏匯流箱實時輸出電流的作用。
2 工作原理
霍爾電流傳感器是根據霍爾效應制作的一種磁場傳感器，按原理可分為開環(直放式)和閉環(磁平衡式)，基于實際應用中開環(直放式)原理傳感器結構相對緊湊、功耗小且成本較低，光伏直流柜中普遍使用開環(直放式)原理霍爾電流傳感器來配合光伏直流柜匯流采集裝置。

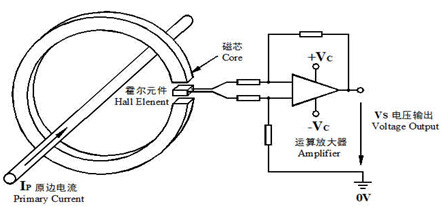

霍爾電流傳感器開環(直放式)原理：如圖1所示，當原邊電流IP流過一根長導線時，在導線周圍將產生磁場，磁場的大小與流過導線的電流成正比，產生的磁場聚集在磁環內，通過磁環氣隙中霍爾元件進行測量并放大輸出，其輸出電壓VS精確的反映原邊電流IP。一般的額定輸出標定為4V/5V。
3 選型
3.1 產品介紹
霍爾電流傳感器結合了電流互感器和分流器的所有優點，克服了互感器和分流器的不足，如表1所示：
表1 霍爾電流傳感器優點對比表

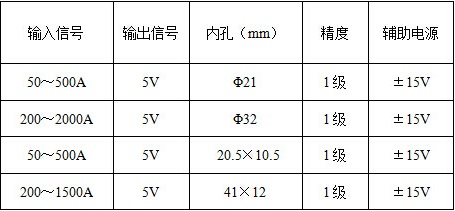

一般情況下，可以根據輸入信號、內孔尺寸來選擇霍爾電流傳感器 。開環霍爾電流傳感器型號選型如表2所示：
表2 開環霍爾電流傳感器選型表
3.2 產品外形
常見開環霍爾電流傳感器如圖2所示：

圖2 開環霍爾電流傳感器實物圖
3.3 技術指標
● 響應時間：≤10us
● 頻寬：20kH*********
● 失調電壓：±15mV
● 工作溫度：-25～70℃
● 存儲溫度：-40～80℃
● 輸出負載：根據不同輔助電源、輸入信號、輸出信號而定
● 輸入過載能力：輸入量程最大值2倍可恢復正常工作
● 耐壓：3.5kV/50H*********/1min
4 應用
4.1 應用案例
在實際應用中，以光伏直流柜需要對8路光伏匯流箱輸出電流電壓進行監測為例，鑒于光伏直流柜中一般匯流采用銅牌接入且柜體空間有限制，可推薦采用8個體積較小的HKA-F1-200A/5V霍爾開環電流傳感器(如圖3、圖4所示)配合安科瑞直流柜匯流采集裝置AG可計算出前級8路匯流箱的實時輸出電流，同時可 配合1個直流高壓電壓傳感器HV100(輸入范圍DC 0-1500V)實現功率及電能測量。
4.2 使用注意事項
1、為了得到較好的動態特性和靈敏度，必須注意原邊線圈和副邊線圈的耦合，要耦合得好，最好用單根導線且導線完全填滿霍爾傳感器模塊孔徑;
2、使用中當大的直流電流流過傳感器原邊線圈，且次級電路沒有接通電源|穩壓器或副邊開路，則其磁路被磁化，而產生剩磁，影響測量精度(故使用時要先接通電源和測量端M)，發生這種情況時，要先進行退磁處理。其方法是次邊電路不加電源，而在原邊線圈中通過同樣等級大小的交流電流并逐漸減小其值;
3、在大多數場合，霍爾傳感器都具有很強的抗外磁場干擾能力，一般在距離模塊5-10cm之間存在一個兩倍于工作電流Ip的電流所產生的磁場干擾是可以忽略的，但當有更強的磁場干擾時，要采取適當?shù)拇胧﹣?lái)解決。通常方法有：
�、� 調整模塊方向，使外磁場對模塊的影響最小;
�、� 在模塊上加罩一個抗磁場的金屬屏蔽罩;
③ 選用帶雙霍爾元件或多霍爾元件的模塊;
�、� 測量的最佳精度是在額定值下得到的，當被測電流遠低于額定值時，要獲得最佳精度，原邊可使用多匝，即：IpNp=額定安匝數。另外，原邊饋線溫度不應超過80℃。 |
