無論電流傳感器，還是電流變送器，他們輸出的不同則都有相應的失調，比如輸出電壓時會有失調電壓，如果輸出為電流時會有相應的失調電流，失調電壓和失調電流的大小也影響著電量傳感器與電量變送器的精確性，那么我們就針對失調電壓講一講。
電流變送器都有失調電壓,那么什么是失調電壓,他的影響因素是什么?

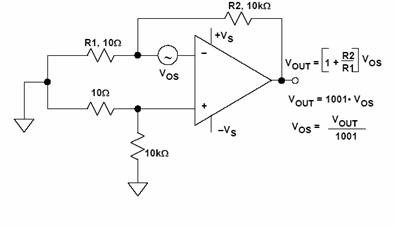

對于失調電壓，理論上一般是設置一個很大的增益并且把輸入短接，這時候的輸出電壓除以增益就是失調電壓的大小，如下圖：
但是實際中很大的增益是根據運放pdf提供的失調電壓范圍來確定的。失調電壓，若電源采用正負5V電壓，閉環增益采用1000倍時，很多情況下出現輸出限幅問題，不同的廠家不同的產品電流變送器的失調電壓也不相同,例HCY-YS1V系列電流變送器失調電壓為10mV，HKA-K1YD系列電流變送器失調電壓為25 mV。 |
