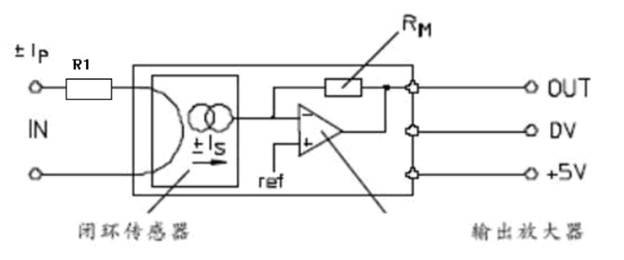

霍爾電電壓傳感器工作原理是原邊電壓Vp通過原邊電阻R1轉換為原邊電流Ip，Ip產生的磁通量與霍爾電壓經放大產生的副邊電流Is通過副邊線圈所產生的磁通量相平衡。副邊電流Is精確地反映原邊電壓。
電壓傳感器一般都是輸出交流信號。輸出有電壓型的，也有電流型的，電流型現場抗干擾能力較強。輸出與輸入之間的關系要看具體傳感器型號。

下面是HV20-P系列電壓傳感器的參數。
其中此款電壓傳感器輸出主要是電流信號20mA,其中HV25-P電壓傳感器輸出 25 mA ， HV100 電壓傳感器 50 mA輸出。
HV20-P
額定輸入有效值電流 10 mA
測量電流范圍 20 mA
測量電阻 ±15V @±5mA 300(min) 750(max) Ω
@±10mA 150(min) 500(max) Ω
額定輸出有效值電流 20±0.5% mA
電源電壓 ±15 V
匝比 2000:1000
零電流失調 ±0.15 mA
電流失調溫漂 -40～+85℃ ±0.6 mA
響應時間 40 μS
線性度 ≤0.2 %FS
絕緣電壓 50HZ,1min 2.5 KV
初級線圈電阻 200 Ω
次級線圈電阻 100 Ω
工作溫度 -40～+85 ℃
儲存溫度 -40～+125 ℃

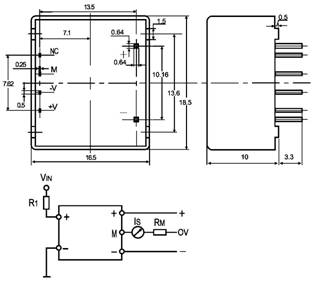

機械參數
 使用說明
電阻R1使傳感器輸入電流為額定初級電流時傳感器有最佳精度，因此傳感器應盡量測量與10mA的初級電流相對應的電壓。
例如： 測電壓VIN=250V
精度=±0.5% ofVIN(@Ta=+25℃) a)R1=50KΩ/5W,IP=5mA
精度=±1.0% ofVIN(@Ta=+25℃) b)R1=25KΩ/10W,IP=10mA
操作范圍(推薦的)考慮到初級線圈的電阻(與R1相比,為保持溫度差異近可能低)和隔離,此傳感器適用于測量電壓。
|
